當前GMP車間器具清洗機近些年開始在國內無菌制劑車間普及應用，本文概述了GMP車間器具清洗機的管道工藝、表面粗糙度控制及焊接要求，旨在為制藥用戶提供實用參考。

　　ASME-BPE 2022指南

　　1、316L不銹鋼材質的焊接應采用氬氣保護焊，焊材的內外側均需要充氬氣進行焊接保護(不得低于99.99%，建議使用99.999%以上的氬氣)。

　　2、焊接過程中需要嚴格控制焊接質量。管道切口完成后，必須用專用銼刀處理管口毛刺，并對管道焊口內外壁進行清潔處理(最好用無塵布蘸酒精進行擦拭)，完成后進行封口工作;焊口偏差量不得超過標準要求：內外壁偏差不得超過管道壁厚的15%。

　　3、焊口點焊時的焊點應盡量小，并且不得出現連續的點焊現象，點焊應為盡量小的焊點，直徑不能大于2.0mm。對于小于4in(10.16cm)的管道，建議臨時焊點的數量不超過6個。

　　4、焊接質量的放行需要通過內窺鏡檢查，內窺鏡檢查的比例為自動焊口的抽檢比例(不低于20%)，手工焊口需要100%檢查。

　　5、建議重力排水，坡度要求：短運轉和支架運轉2%，長運轉和切換面板0.5%～2%。

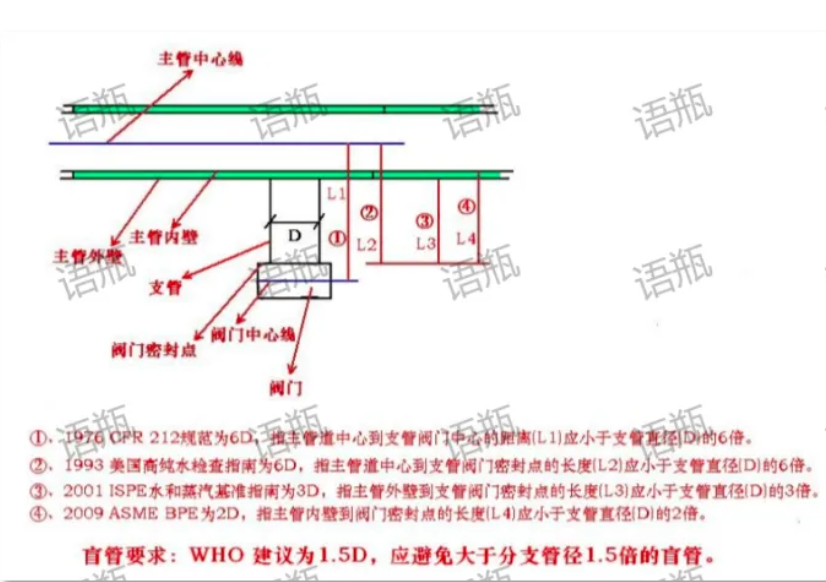

　　6、2D標準：指主管內壁到閥門密封點的長度應小于支管直徑的2倍。

　　7、計算方法

　　語瓶在應對以上要求中采取的措施：

　　1、采用自動焊接技術+氬氣保護;

　　2、內窺鏡報告齊全，自動焊接20%內窺鏡檢測，手工焊接100%內窺鏡檢測。

　　3、清洗機管路設計遵循嚴格標準：主體部分采用1.5D標準設計，特定區域則采用2D標準設計。

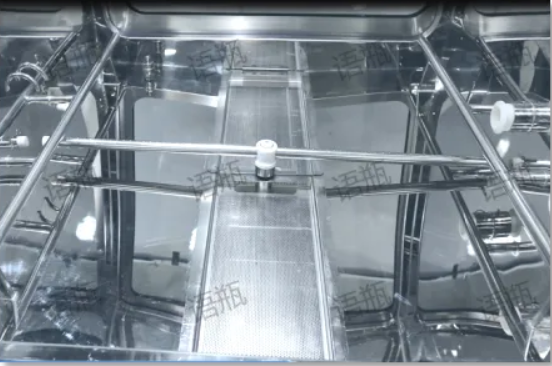

　　4、內腔坡度≥3%，排水管路坡度≥0.5%;重力排水設計，確保管路排凈

　　5、腔內表面粗糙度Ra≤0.4μm，循環管路內表面粗糙度Ra≤0.6μm，循環管路外表面粗糙度Ra≤0.8μm。

　　6、通過計算流體力學(CFD)模擬介質流動特性，優化管道布局以減少湍流和壓降，確保無死角設計(如支管長度≤2倍管徑)

　　總結：

　　在清洗機設計中，工藝是至關重要的，用戶在考察購買清洗機、以及購買后的重要驗證項目：

　　設計與清潔優化

　　1. 衛生設計原則

　　無死角結構：2D標準和坡度設計(坡度≥3%)，確保流體完全排空，減少殘留污染。例如，采用集成排凈功能的閥門設計可避免液體積聚。

　　可清潔性驗證：支持在位清洗(CIP)和蒸汽滅菌(SIP)，采用核黃素覆蓋率測試驗證噴淋系統的效能，確保覆蓋率不低于95%。

　　2. 流體動力學優化

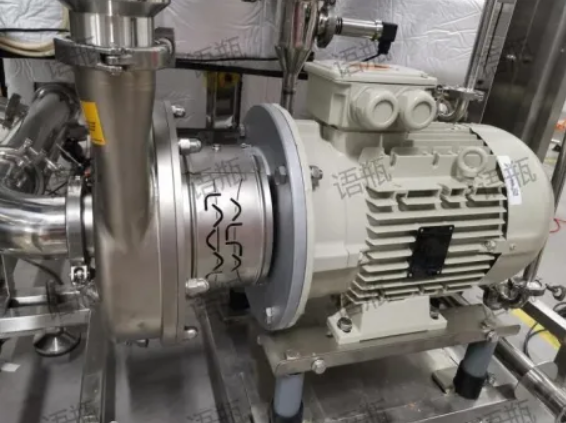

　　湍流控制：循環系統設計旨在維持純化水流速至少1.5m/s，以抑制微生物生長，并通過CFD模擬技術優化流場，減少局部阻力，進而降低系統壓降。

　　密封與防污染：采用雙O型圈或卡箍連接方式，確保密封性能優越(泄漏率不超過1×10?? mbar·L/s)，有效防止交叉污染的發生。

　　三、合規與成本效益

　　1. 法規符合性

　　全球認可度：ASME BPE標準已被全球30多個國家廣泛采納，完全符合FDA、WHO等國際機構的GMP規范，特別適用于無菌制劑和生物制品的生產認證過程。例如，新版中國GMP(2010修訂)采納了國際標準，推薦使用ASME BPE標準進行潔凈管道的設計，以滿足生物制藥行業對無菌介質輸送的嚴格要求。

　　驗證支持：標準提供驗證模板(如鈍化層檢測、殘留鐵測試)，簡化審計文件準備，縮短驗證周期。

　　2. 全生命周期成本降低

　　維護便捷性：標準化卡箍接頭和快裝設計減少停機時間

　　耐久性提升：高耐腐蝕材料和表面處理延長設備壽命，例如316L不銹鋼在高溫蒸汽環境下仍能保持穩定性;

　　四、可持續性與市場競爭力

　　1. 環保兼容性

　　采用清洗機進行清洗，能有效減少化學試劑的使用量，并促進綠色工藝(例如超濾膜技術)的整合應用，從而顯著降低廢水處理的成本。

　　材料可追溯性(如爐號標識)支持循環經濟，符合制藥供應鏈倡議(PSCI)的可持續發展要求。

　　2. 技術壁壘構建

　　符合ASME BPE的設備可作為企業技術能力的證明，例如在疫苗生產、單克隆抗體工藝中凸顯競爭優勢。

　　通過數字化管理(如三維模型與MES系統對接)，實現工藝參數的實時優化，提升生產效率。

　　遵循ASME BPE標準，不僅確保了產品通過材料、設計和驗證的嚴格規范，保障了其質量與合規性，而且通過優化可清潔性和控制成本，進一步提升了生產效率和市場競爭力。其價值在生物制藥等高要求領域中尤為顯著，例如疫苗生產管道的無菌保障、注射用水系統的長期穩定性等場景。

　　截至目前，語瓶GMP車間器具清洗機的多家用戶，通過WHO、美國FDA、歐盟FDA，提供中英文雙語驗證文件體系等服務。
