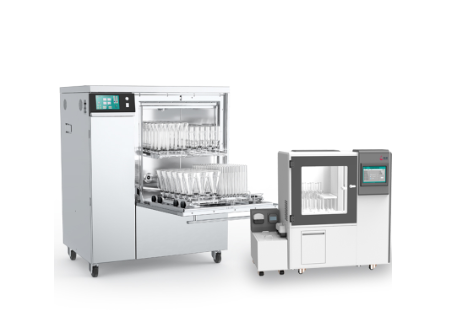

　　痕量清洗系統通過精密控制污染物殘留，已成為半導體制造中提升良率、降低缺陷的關鍵工藝環節。其優勢主要體現在以下四個維度：

　　?一、污染物控制精度提升?

　　?顆粒物控制?

　　可將晶圓表面≥0.1μm顆粒數從傳統清洗的3-5顆/片降至≤0.8顆/片(SEMI F57-0312標準)

　　典型案例：某12英寸晶圓廠引入系統后，顆粒缺陷率從0.32%降至0.08%，年節省返工成本約1200萬元

　　技術實現：采用兆聲波(1MHz)清洗+超純水終末沖洗，避免機械摩擦產生二次污染

　　?金屬離子控制?

　　將Fe/Cu/Al等金屬離子濃度控制在≤0.01ppb(ICP-MS檢測)

　　對比數據：傳統清洗后Cu殘留約0.5ppb，痕量系統可降低98%

　　工藝創新：使用SC-1溶液(NH?OH?O??O=1:1:5)配合40℃恒溫清洗，防止金屬再沉積

　　?二、工藝效率優化?

　　?清洗周期縮短?

　　單槽處理時間從傳統45分鐘縮短至28分鐘(效率提升38%)

　　模塊化設計支持多槽并行，產能提升2-3倍

　　案例：某存儲器生產線通過增加清洗單元，月產能從15萬片增至40萬片

　　?水耗降低?

　　超純水循環利用率達95%(傳統系統僅70%)

　　年節水效益：以8英寸線計算，可減少用水量約1.2萬噸，節省水費30萬元

　　技術支撐：EDI模塊+反滲透膜組合，產水電阻率穩定在18.2MΩ·cm

　　?三、產品可靠性增強?

　　?器件壽命延長?

　　清洗后金屬氧化層厚度均勻性提升40%(AFM檢測)

　　案例：功率器件引線框架清洗后，焊點脫落率從0.15%降至0.03%

　　工藝優化：采用CO?超臨界流體干燥，避免水漬殘留導致電遷移

　　?良率提升?

　　邏輯芯片制造中，清洗相關缺陷導致的良率損失從2.1%降至0.7%

　　經濟價值：以7nm制程計算，每提升1%良率可增加年收益約500萬美元

　　驗證方法：通過KLA-Tencor缺陷檢測設備對比清洗前后數據

　　?四、合規與成本優勢?

　　?滿足嚴苛標準?

　　符合SEMI F57-0312超純水規范(電阻率≥18MΩ·cm，TOC≤2ppb)

　　通過ISO 14644-1 Class 1級潔凈室認證(≥0.1μm顆粒數≤10個/ft3)

　　文檔管理：支持清洗參數自動記錄(溫度、流量、壓力曲線保存≥5年)

　　?長期成本節約?

　　耗材成本占比降低：終端濾芯更換周期從200小時延長至800小時

　　維護成本下降：模塊化設計使年度校準費用減少40%

　　投資回報周期：通常2-3年可收回設備成本(通過良率提升和返工減少)

　　?五、典型應用場景?

　　?先進制程清洗?

　　EUV光刻膠殘留清洗：采用臭氧水(濃度5ppm)+定向超聲波(頻率分段控制)

　　3D NAND堆疊結構清洗：使用超臨界CO?替代傳統溶劑，避免層間損傷

　　?封裝環節清洗?

　　倒裝芯片(Flip Chip)清洗：控制助焊劑殘留≤0.5μg/cm2(離子色譜檢測)

　　系統級封裝(SiP)清洗：集成等離子清洗+痕量化學清洗雙工藝

　　?行業建議?：

　　7nm及以下制程必須配置在線顆粒計數器(檢測范圍0.1-5μm)

　　功率器件生產線建議采用雙通道化學試劑供給系統(支持酸/堿溶液獨立配比)

　　引入AI視覺檢測模塊，實時識別清洗后晶圓邊緣殘留

　　如需具體工藝參數或設備選型方案，可提供制程節點、產品類型等細節進一步定制分析。
